TP-Link TL-SM321B SFP-модуль 1000Base-BX (ТП-ЛИНК)

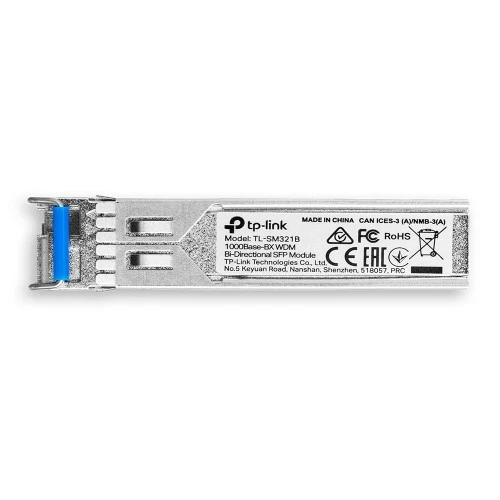

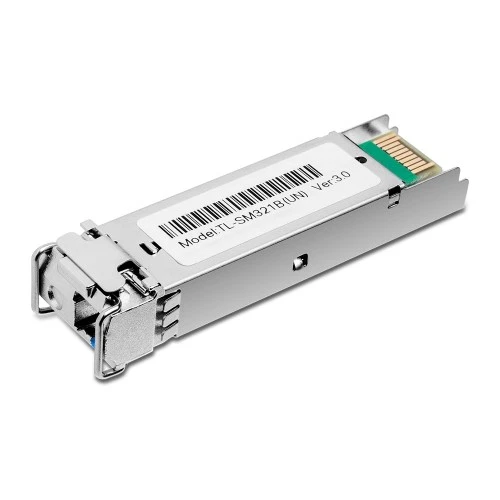

Основная информация о SFP-модуле TP-Link TL-SM321B

TP-Link TL-SM321B - это двунаправленный SFP-модуль стандарта 1000Base-BX с поддержкой WDM, предназначенный для работы в оптических сетях Gigabit Ethernet. Модуль передает и принимает данные по одному одномодовому оптоволоконному кабелю, используя разные длины волн для каждого направления связи. Такое решение позволяет организовать соединение на расстоянии до 20 км и использовать компактный формат SFP для сетевого оборудования TP-Link, совместимого с сериями T3700, T2700, T2600, T2500, T1700, T1600, T1500, а также сериями 2/3/5 и медиаконвертером MC220L.

Устройство рассчитано на установку в совместимые маршрутизаторы, коммутаторы и медиаконвертеры TP-Link. Для канала передачи используется длина волны 1310 нм, для приема - 1550 нм. Модуль поддерживает горячую замену, цифровой диагностический мониторинг DDM, работает с питанием 3,3 В и соответствует стандарту SFP-MSA. Корпус и оптическая часть рассчитаны на эксплуатацию в диапазоне температур от 0 до 70 °C, при хранении - от -40 до 85 °C. Допустимая влажность при эксплуатации составляет 10-90 % без образования конденсата, при хранении - 5-90 % без образования конденсата.

TL-SM321B применяют для построения двунаправленных оптических линий в локальных и распределенных сетях, когда требуется передавать и принимать данные по одному волокну. Модуль подходит для расширения сети на расстояние до 20 км и может использоваться в совместимом оборудовании TP-Link, рассчитанном на формат SFP и гигабитный оптический интерфейс LC.

Ключевые особенности TL-SM321B

• Тип устройства: Двунаправленный SFP-модуль 1000Base-BX.
• Технология: WDM, передача и прием по одному волокну.
• Дальность связи: До 20 км.
• Интерфейс: LC симплекс.
• Длина волны: TX 1310 нм, RX 1550 нм.
• Функции: DDM, горячая замена, SFP-MSA.
• Совместимость: Серии TP-Link T3700, T2700, T2600, T2500, T1700, T1600, T1500, 2/3/5 и MC220L.
• Питание: 3,3 В.

Технические параметры

• Стандарты и протоколы: IEEE 802.3z, TCP/IP.
• Скорость передачи: 1,25 Гбит/с.
• Тип волокна: Одномодовое, 9/125 мкм.
• Максимальная длина кабеля: 20 км.
• Разъем: LC, симплекс.
• Длина волны TX: 1310 нм.
• Длина волны RX: 1550 нм.
• DDM: Да.
• SFP-MSA: Да.
• Горячая замена: Поддерживается.
• Питание: 3,3 В.
• Безопасность и уровень излучения: FCC, CE.

Условия эксплуатации

• Рабочая температура: 0 - 70 °C.
• Температура хранения: -40 - 85 °C.
• Влажность при работе: 10-90 % без конденсации.
• Влажность при хранении: 5-90 % без конденсации.

Применение

Модуль используют для организации гигабитных оптических линий, где нужно передавать и принимать данные по одному волокну. Он подходит для расширения сети в пределах до 20 км и для подключения совместимого оборудования TP-Link с оптическим интерфейсом SFP.

TL-SM321B применяют в сетевых узлах, коммутаторах, маршрутизаторах и медиаконвертерах, когда требуется компактный модуль с поддержкой WDM, DDM и горячей замены.
